Obrázek projektu Speciální nádrže pro velkokapacitní říční tepelné čerpadlo, Mannheim, Německo
PROJEKT
Speciální nádrže pro velkokapacitní říční tepelné čerpadlo, Mannheim, Německo
Pro Siemens Energy jsme dodali procesní a servisní nádrže k průmyslovému tepelnému čerpadlu do teplárny v Mannheimu. Toto tepelné čerpadlo dokáže vodou z Rýna vyrobit 20 MWth tepla a dálkově vytápět až 3 500 domácností.
Naše zapojení

Dekarbonizace vytápění je zásadní součástí evropské cesty k uhlíkové neutralitě. Systémy dálkového vytápění hrají v tomto přechodu zásadní roli a využívání obnovitelných zdrojů a odpadního tepla patří mezi nejúčinnější způsoby, jak výrazně snížit emise CO₂. Společnost Grosskraftwerk Mannheim (GKM) je jedním z největších dodavatelů tepla v jihozápadním Německu a zásobuje teplem přibližně 120 000 domácností. Aby zajistila udržitelné a perspektivní vytápění i do budoucna, společnost GKM se rozhodla vybudovat jedno z největších říčních tepelných čerpadel v Evropě. Tento projekt je součástí komplexního plánu dekarbonizace teplárenské sítě v Mannheimu.


Systém využívá teplotního rozdílu mezi říční vodou a okruhem centrálního vytápění k efektivní výrobě tepla pro tisíce domácností. V první fázi bude tepelné čerpadlo dodávat až 20 MW tepelného výkonu; po plánovaném rozšíření dosáhne celkový výkon 100 MW. Technologie, kterou jsme dodali, zajišťuje maximální provozní bezpečnost, účinnost a dlouhou životnost — i za náročných říčních podmínek.

Náš přínos

Pro tento přelomový projekt dodala společnost 2JCP klíčové technologické komponenty pro systém tepelného čerpadla, který získává tepelnou energii z řeky Rýn. Naším úkolem byl návrh, výroba a dodání velkorozměrových ocelových konstrukcí a nádrží, které jsou nezbytné pro provoz celého systému.


„Díky našim dlouholetým zkušenostem s tlakovými nádobami a technologickým zařízení pro energetiku jsme byli schopni dodat řešení, které bez problémů zapadá do ambiciózního plánu dekarbonizace společnosti GKM. Jsme hrdí na to, že naše práce přímo přispívá k zelenější a udržitelnější budoucnosti v regionu Mannheimu,“ uvedl Vojtěch Křenovský, generální ředitel skupiny.

Více o projektu

Součástí projektu je tepelné čerpadlo, které využívá osvědčené technologie vyvinuté a vyrobené ve švédském Finspångu — včetně vysokokapacitního kompresoru, převodovky, elektromotoru, výměníků tepla a pokročilého řídicího systému.


Celý systém funguje jako velká obrácená lednička: získává tepelnou energii z řeky Rýn, jejíž voda si po celý rok udržuje vhodný teplotní rozsah, a přenáší ji do soustavy centrálního vytápění.


V počáteční fázi dodává čerpadlo tepelný výkon dodává 20 MW, což pokrývá potřeby přibližně 3 500 domácností. Po dokončení plánovaného rozšíření bude systém schopen zásobovat ekologickým teplem desítky tisíc domácností a firem. Projekt představuje důležitý krok k postupnému ukončení využívání uhlí a jeho cílem je do roku 2030 zajistit pro Mannheim uhlíkově neutrální vytápění pro Mannheim, čímž se ročně ušetří přibližně 10 000 tun emisí CO₂.


Projekt GKM Mannheim zároveň ukazuje, jak může inovativní obnovitelná technologie posílit místní průmysl a energetickou nezávislost. Díky využívání obnovitelné elektřiny pro výrobu tepla projekt podporuje klimatické cíle města a slouží jako vzor pro další evropská města přecházející na udržitelné systémy centrálního vytápění.

Podívejte se, jak se celý systém tepelného čerpadla montoval na místě dohromady
SERVISNÍ NÁDRŽ
Jedná se o velkorozměrovou jednotku: nádoba o váze 5 520 kg a objemu 23 300 litrů vyžaduje promyšlený design a precizní výrobu.

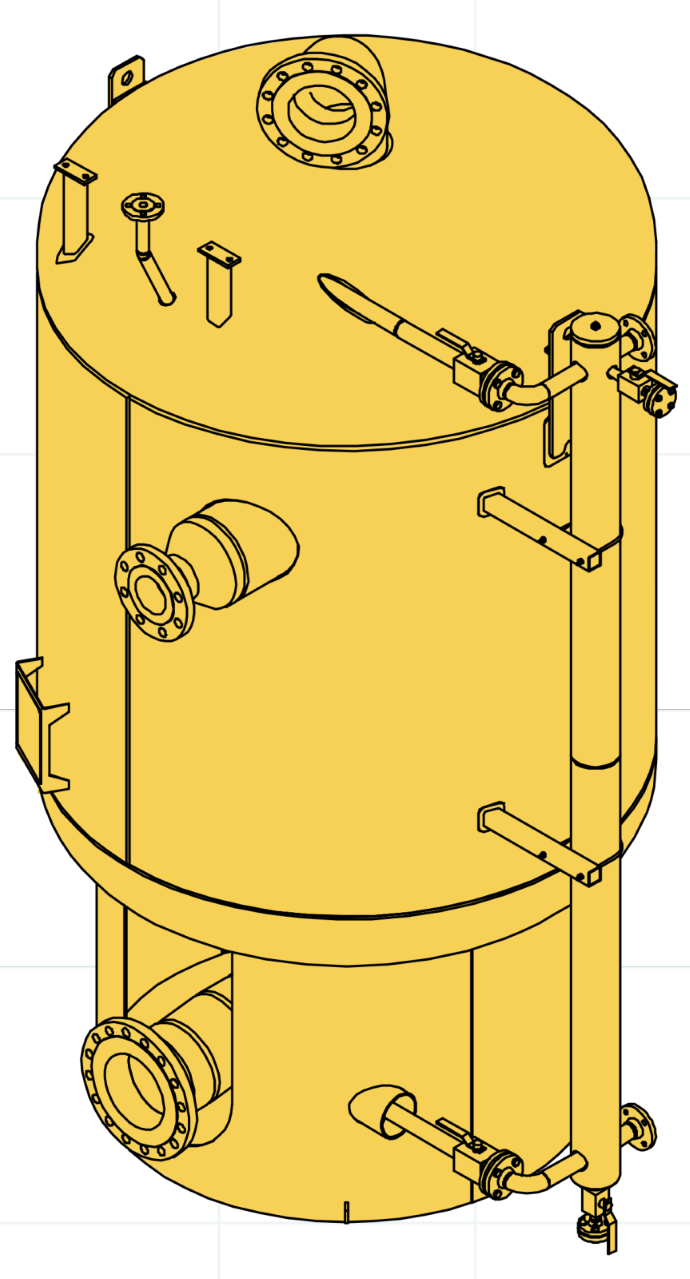

ODPAŘOVACÍ NÁDOBA
Jedná se o vysoce specifickou jednotku: nádoba o hmotnosti 5 148 kg a provozním objemu 8 920 litrů, navrženou a vyrobenou v souladu s normou EN 13445:2021/3b a směrnicí PED 2014/68/EU, modul G.
Instalovaná procesní nádoba
Vizualizace tepelného čerpadla od Siemens Energy
Transport servisní nádoby
Instalace tepelného čerpadla
